返回中心首頁 > 產品中心 > 配電變壓器

配電變壓器SZ9型6-10kV雙繞組無勵磁調壓全密封油浸式配電變壓器

下載附件在線詢盤

產品概述
適用范圍
型號規格
技術指標

適用于交流50Hz、額定工作電壓10kV及以下的電力系統中，作為中小型變電站及工礦企業、事業單位動力配電及照明負荷的變壓設備。

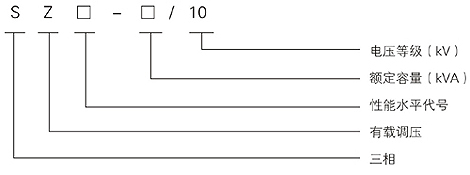

型號含義

鐵心
鐵心選用高導磁晶粒取向冷軋硅銅片。鐵心為心式鐵心，全斜接縫迭積式鐵心，其鐵心柱為多級階梯的圓截面，鐵軛與鐵心為等截面。

繞組
繞組采用瓦楞油道，不浸漆工藝，緊縮帶綁扎；繞組均為同心式線圈；高壓繞組具有對應分接電壓要求的抽頭，引至分接開關上，開關安裝在箱蓋上，且需切斷電源后方可變換分接電壓。

安全保護裝置
● 所有容量段的變壓器均裝有壓力釋放閥；
● 根據用戶需求可安裝具有報警和跳閘端子的氣體繼電器。

油溫測量裝置
● 變壓器均裝有玻璃溫度計的管座，管座設在油箱頂部，伸入油內120±10mm；
● 1000～2000kVA變壓器裝有戶外式信號溫度計。

變壓器油箱
● 變壓器油箱由波紋壁構成，表面采用粉塵噴涂、漆膜牢固。波紋散熱片不但具有冷卻功能，而且具有“呼吸”功能，波紋散熱片的彈性可補償因溫度升降而引起的變壓器油體積的變化。因此全密封變壓器沒有儲油柜，降低了變壓器整體高度；
● 變壓器在封裝時采用真空注油工藝，完全去除了變壓器中的潮氣，變壓器油不與空氣接觸。有效地防止氧氣和水分侵入變壓器而導致變壓器絕緣性能下降和變壓器油老化的問題，提高了變壓器運行的可靠性。

● 安裝高度：海拔不超過1000m
● 環境溫度：-40℃～40℃

額定容量	安裝尺寸
kVA	L	W	H	C1	C2
200	1650	870	1340	550	550
250	1700	880	1490	550	550
315	1750	900	1560	660	660
400	1800	1060	1600	660	660
500	1830	1080	1660	660	660
630	1950	1120	1690	820	820
800	2270	1240	1840	820	820
1000	2310	1400	1900	820	820
1250	2360	1460	1940	820	820
1600	2430	1510	1990	820	820

SZ9-200~1600/10變壓器

額定容量	電壓組合			聯結組	損耗（KW）		空載電流	短路阻抗	重量kg
kVA	高壓kV	高壓分接范圍	低壓kV	標號	空載	負載	%	%	油重	總重
200	6 6.3 6.6 10	±4×2.5%	0.4	Yyn0 Dyn11	0.48	3.06	1.5	4.0	260	1040
250					0.56	3.60	1.4		290	1160
315					0.67	4.32	1.4		320	1360
400					0.80	5.22	1.3		350	1550
500					0.96	6.21	1.2		400	1820
630					1.20	7.65	1.1	4.5	490	2170
800					1.40	9.36	1.0		600	2590
1000					1.70	10.98	1.0		710	3000
1250					1.95	13.05	0.9		820	3630
1600					2.40	15.57	0.8		840	4145

訂貨須知
訂貨時應提供產品型號、額定容量、高低壓額定電壓及高壓分接范圍、相數、頻率、聯結組標號。
