返回中心首頁 > 產品中心 > 電力變壓器

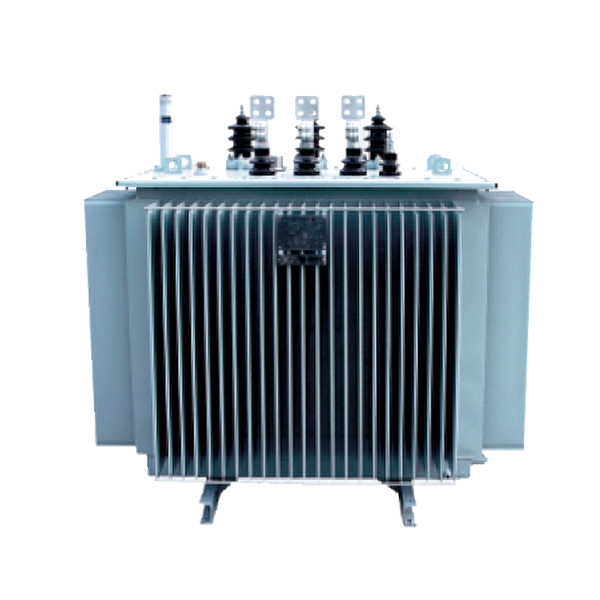

電力變壓器S11-M型20-10kV雙繞組無勵磁調壓全密封油浸式電力變壓器

下載附件在線詢盤

產品概述
適用范圍
型號規格
技術指標

我公司生產的三相油浸式配電變壓器，器身采用了新型絕緣結構，提高了抗短路能力；鐵心由高質量冷軋鋼片制成；高壓繞組均選用優質無氧銅線為材料，并采用多層圓筒式結構；所有堅固件均彩特殊防松處理。
產品具有高效，低損耗的特點，可節省大量的電耗和運行費用，社會效益顯著。

型號含義

可靠的結構
我公司在傳統結構和成熟的技術基礎上，做了許多改進，采用了：
● 帶縱向油道的螺旋式線圈，內部散熱更好；
● 改進了線圈端面的有效支撐，抗短路電流能力更強；
● 采用了新的吊裝結構和器身定位結構，保證在長途運輸和運行中更為可靠；
● 我們還有很多獨特而可靠的結構，為您服務；
● 運用更高性能水平的變壓器，將具有更高水平的技術含量。

優質的材料
● 選用電阻率更低的無氧銅線，并經過系列附加的表面處理，更光滑，無毛刺尖角，使變壓器的負載損耗更低，電氣性能更為可靠。
● 選用優質的硅鋼片，隨著性能水平的提升，采用單位損耗更低的硅鋼片，使變壓器空載損耗更低。
● 選用優質層壓木絕緣，絕不開裂，即使在短路電流作用下，也紋絲不動。
● 選用經過深層過濾的變壓器油，更低的含水、含氣、含雜質水平，變壓器工作更加可靠。
● 選用優質橡膠密封材料，有效防老化，杜絕滲漏。
● 所有原材料都經過嚴格的質量檢驗，重要零部件的外協單位都通過ISO9001質保體系認證。

技術經濟性能好
S11系列產品在S9系列的技術上，空載損耗平均降低了31%；空載電流比S9下降75-90%；
平均溫升降低10k，產品使用壽命增加了一倍多，即使在越載20%的條件下仍可以長時間運行；
產品運行噪音平均降低3-5分貝。

全密封
選S11（M）中的M表示油箱用全密封結構，全密封式配電變壓器與普通油浸式變壓器相比，取消了儲油柜，油箱的波翅代替油管作為冷卻散熱元件，波紋油箱由優質冷軋薄板在專用生產線上制造，波翅可隨變壓器油體積的漲縮而漲縮，從而使變壓器與大氣隔絕，防止和減緩油劣化和絕緣受潮，增強運行可靠性，正常運行免維護。
波紋油箱表面經去油、去銹、磷化處理后用三防漆涂裝，適合在冶金、石化、礦山等環境下使用。

● 安裝高度：海拔不超過1000m
● 環境溫度：-40℃～40℃

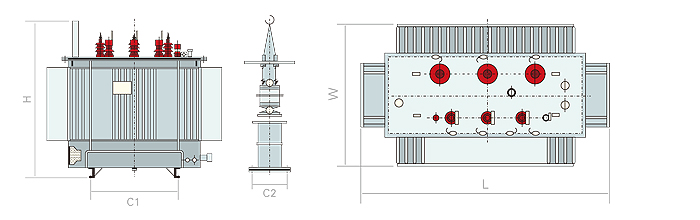

額定容量	安裝尺寸
(KVA)	L	W	H	C1	C2
30	980	870	1230	550	550
50	1010	900	1280	550	550
63	1030	920	1310	550	550
80	1050	930	1370	550	550
100	1070	970	1420	550	550
125	1090	990	1430	550	550
160	1130	990	1470	660	660
200	1150	1010	1520	660	660
250	1200	1080	1570	660	660
315	1210	1100	1620	660	660
400	1420	900	1730	660	660
500	1450	920	1790	820	820
630	1550	1000	1950	820	820
800	1700	1040	1990	820	820
1000	1780	1130	2050	820	820
1250	1880	1230	2100	820	820
1600	2040	1380	2260	820	820
2000	2350	1180	2600	1070	1070
2500	2450	1220	2720	1070	1070

S11-M-30-2500/20-10變壓器

額定容量	電壓組合			聯結組	損耗（KW）		空載電流	短路阻抗	重量kg
kVA	高壓kV	高壓分接范圍	低壓kV	標號	空載	負載	%	%	油重	總重
30	20/10	±5×2.5% ±2×2.5%	0.4	Dyn11	0.09	0.66	2.1	5.5	260	640
50					0.13	0.96	2.0		280	720
63					0.15	1.145	1.9		290	760
80					0.18	1.37	1.8		310	830
100					0.2	1.65	1.6		330	920
125					0.24	1.98	1.5		340	990
160					0.29	2.42	1.4		360	1090
200					0.33	2.86	1.3		390	1230
250					0.4	3.35	1.2		430	1380
315					0.48	4.01	1.1		470	1610
400					0.57	4.73	1.0		500	1740
500					0.68	5.66	1.0		540	1960
630					0.81	6.82	0.9	6.0	660	2500
800					0.98	8.25	0.8		740	2900
1000					1.15	11.33	0.7		820	3310
1250					1.35	13.2	0.7		890	3780
1600					1.63	15.95	0.6		1000	4500
2000					1.95	19.14	0.6		1060	5180
2500					2.34	22.22	0.5		1130	5850

注：1、根據要求變壓器的高壓分接范圍可供±5×2.5%或±2×2.5% 。
2、其他容量的產品性能參數，由用戶與制造廠協商確定。

訂貨須知
訂貨時應提供產品型號、額定容量、高低壓額定電壓及高壓分接范圍、相數、頻率、聯結組標號。
